绘制图像
第3章 物质的特性 ·
绘制图像出自浙教版七年级下册《科学》第3章，学习用坐标图像整理与分析实验数据。图像法是初中科学数据处理的核心技能，中考的温度-时间图像题都以它为基础。学生最易漏标轴名称与单位，把刻度画成不均匀分格。优创优星科学馆（义乌1+1教育旗下）把定坐标、标刻度、描点连线拆成可背流程，帮孩子画图规范、读图准确。
实验情境
通过实验能获得大量的实验数据，实验后则需要对这些数据进行分析处理。绘制图像是分析和处理数据的一种重要方法。当我们需要研究一个量(因变量)随另一个量(自变量)变化的关系时.通常会使用图像。利用图像可以更加直观地揭示出数据的特性，显示出数据背后隐藏的关系和发展趋势。
实验目标
- 学会选择合适的图像对数据进行处理。
- 学会基于图像分析几个量之间的关系，并归纳出相关结论。
实验器材与材料
| 器材 | 用途 |
|---|---|
| 坐标纸 | 绘制图像的载体 |
| 刻度尺 | 画坐标轴 |
| 铅笔 | 描点与连线便于修改 |
| 实验数据表 | 提供作图数据 |
实验原理
用横轴表示自变量、纵轴表示因变量建立坐标系，把每组实验数据对应成坐标点描出，再用平滑曲线连接大多数点，即可直观反映两个量之间的变化关系与规律。
实验步骤与现象

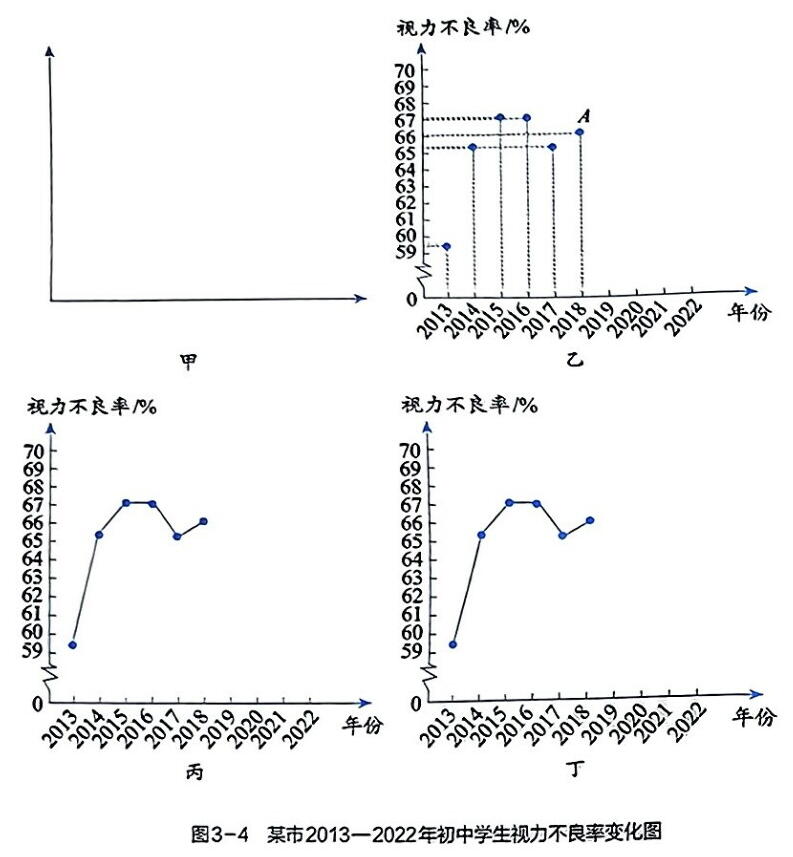

- 1定坐标：用刻度尺画一条从左到右带箭头的水平直线作横轴（x轴），再画一条从下往上带箭头的竖直线作纵轴（y轴）。
- 2标名称：在横轴写上自变量名称（如年份），在纵轴写上因变量名称（如视力不良率），并分别注明计量单位。
- 3标刻度：在两条坐标轴上标上刻度，数值范围覆盖数据的最大值与最小值，同一轴上刻度间隔相同。

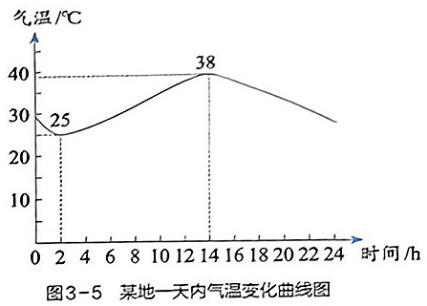

- 4描点连线：根据统计数据描出各对应点，再用平滑曲线连接，得到反映量随量变化的图像。
- 5读图分析：从图像读取变化趋势与对应数值，体会图像法在数据处理中的直观作用。
高频翻车现场
【1+1教育避坑提醒】实验操作中最容易做废、最容易被扣分的关键点：
建立坐标系坐标轴不标物理量名称和单位
后果：图像无法表达实际含义
正确做法：横纵轴写全名称加单位
标定刻度刻度分格大小不均匀
后果：数据点位置失真，趋势失真
正确做法：每格代表相同数值，均匀分格
连线用直尺一段段连成折线
后果：掩盖数据真实变化趋势
正确做法：用平滑曲线连接大多数数据点
实验图示
实验结论
规范绘制的图像能直观呈现数据变化趋势，帮助发现量与量之间的关系，是处理实验数据的重要方法。
拓展研究
- 1条形图和扇形图

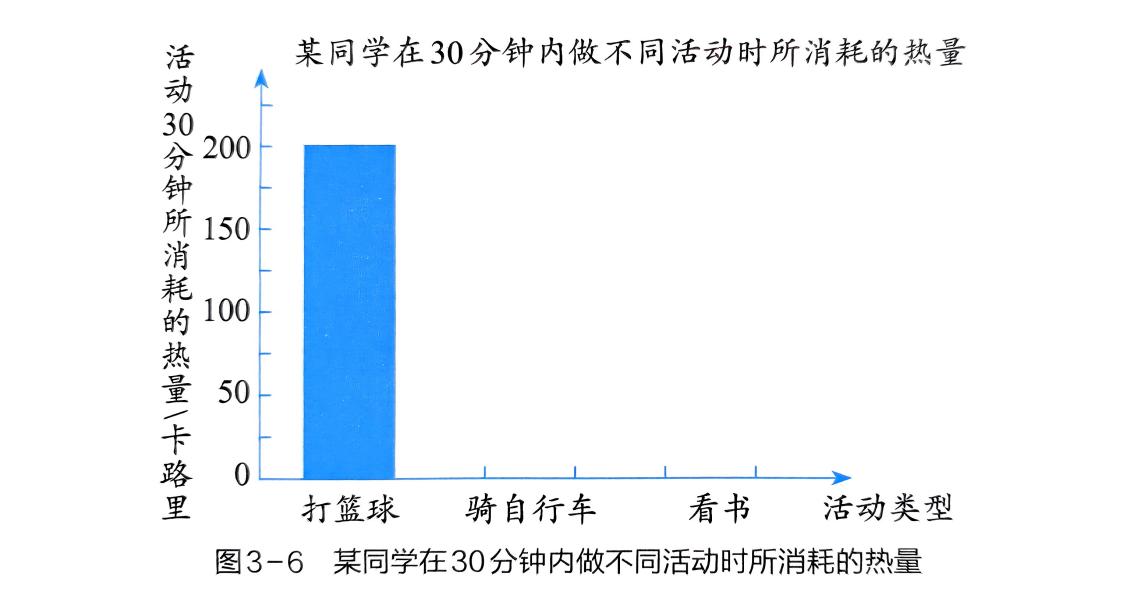

- 2条形图绘制。表3-9 某同学在做不同活动时所消耗的热量差异统计表30分钟活动所消耗的热量/卡路里打篮球骑自行车看书2009533(1)在纸上画一条横轴，代表不同的活动类型；画一条纵轴，代表30分钟内做不同活动所消耗的热量，并标上单位。(2)在每一个坐标轴上标上相等间隔的刻度，刻度的数值应覆盖所收集到的数据范围。(3)给每一项活动画一个长方形，以纵轴上的刻度来决定所画长方形的高度。例如，对打篮球这一项活动而言，画一个和纵轴上标有200卡路里刻度等高的长方形，注意同一个图像中代表不同活动类型的所有长方形宽度要相同，长方形之间的间距也要相等。请你用同样的方法在图中画出与骑自行车、看书这两项活动所消耗的热量相对应的长方形。(4)给条形图加上标题，如该图。
- 3扇形图绘制。表3-10显示了某校40名中学生最喜欢的运动的统计结果。请你查阅有关扇形图的绘制方法，绘制扇形图。表3-10 某校40名中学生最喜欢的运动的统计结果最喜欢的运动运动项目人数踢足球10打篮球16游泳10骑自行车44 实验 探究海波和松香的熔化规律
实验考点小结与出题概率
| 核心考点 | 对应教材位置 | 出题概率 | 常见考法·避坑提醒 |
|---|---|---|---|
| 图像法处理数据 | 七下第3章 | ⭐⭐⭐⭐⭐ | 定坐标标刻度描点连线，四步流程必背。 |
| 坐标轴的规范 | 七下第3章 | ⭐⭐⭐⭐ | 轴名称单位刻度三要素缺一不可，画图题扣分点。 |
| 图像的读取 | 七下第3章 | ⭐⭐⭐⭐ | 由点找值由线看趋势，读图技能常考。 |
| 图像与表格的转换 | 七下第3章 | ⭐⭐⭐ | 数据表达两形式互换，理解图像意义。 |
| 曲线与折线的区分 | 七下第3章 | ⭐⭐ | 连续量用平滑曲线、离散量用柱状图，选型辨析。 |
注：以上数据基于浙江省名校初中月考、期中、期末以及浙江省中考真题统计分析。
常见问题
横轴和纵轴分别表示什么？
横轴表示自变量（如时间），纵轴表示因变量（如温度），轴上必须标明物理量名称和单位。
描点连线用什么笔？
用铅笔描点和连线，便于修改；连线用平滑曲线，不要求通过每个点。
数据点为什么不必都在曲线上？
测量存在误差，平滑曲线应均匀分布在多数点附近，个别偏差大的点可视为误差或异常。
图像比数据表好在哪里？
图像能直观显示变化趋势和规律，如直线代表正比、水平段代表保持不变，数据表则不直观。
刻度怎么标才合理？
根据数据范围确定每格代表的数值，使数据点分布占满坐标纸，避免图过小或过密。
