探究通电导体周围的磁场
第3章 电磁及其应用 · 第2节 电流的磁场
探究通电导体周围的磁场是浙教版八年级下册《科学》第3章第2节核心实验，重现奥斯特发现。电流磁效应揭示电与磁的联系，螺线管磁场是中考常考。学生最易踩坑的是安培定则右手握反、螺线管N极判断出错。优创优星科学馆（义乌1+1教育旗下）逐步拆解电流与磁场的对应关系及避坑，帮孩子把电生磁练扎实、把探究分拿稳。
实验情境
1820年的一天 ，奥斯特在讲课快要结束时突然来了“灵感”，对同学们说 ：“让我们把导线与磁针平行放置来试试！”于是他在课堂上做了这样一个实验：讲台上放置一个伏打电池，用金属丝把它的两极连起来，并将一枚小磁针平行地放置在导线的下方 ，在接通电源的一瞬间 ，小磁针出人意料地转动了一下。这一现象使奥斯特又惊又喜 ，他抓住小磁针转动这一现象 ，进行了多次实验，终于发现了电流的磁效应现象。
实验目标
- 知道电流周围存在磁场，能说出奥斯特实验的现象 ，知道直线电流磁场的特性。
- 认识通电螺线管磁场的特性，会用安培定则判断磁场方向与电流方向之间的关系。
实验器材与材料
| 器材 | 用途 |
|---|---|
| 电源 | 给导线和螺线管提供电流 |
| 粗铜线 | 作为直线电流导体，承载较大电流 |
| 小磁针 | 检验电流周围是否存在磁场及其方向 |
| 有机玻璃板 | 架起导线并承载铁屑，显示磁场分布 |
| 细铁屑 | 轻敲后排列显示通电导线与螺线管的磁感线 |
| 带有机玻璃板的螺线管 | 研究通电螺线管的磁场分布与磁极 |
实验原理
通电导线周围存在磁场，这种现象叫电流的磁效应
直线电流磁场的磁感线是以导线为圆心的同心圆，方向用安培定则（右手）判断
通电螺线管外部的磁场与条形磁体相似，N极由电流方向用右手螺旋定则确定。
实验步骤与现象
1电流的磁效应 1.取一枚小磁针 ，先观察它静止时
- 1电流的磁效应
- 2取一枚小磁针，先观察它静止时的指向。这时小磁针的N极指向()。
- 3在小磁针的上方水平放置一根与小磁针平行的直导线，如图1-9所示，观察小磁针的指向是否发生改变。这时小磁针的N极指向。
- 4当直导线通电时，你能观察到的现象是。断开电源，待小磁针的指向恢复原位后，再重复做一次。
- 5改变直导线中电流的方向，观察到小磁针的偏转方向是。
- 6如果把直导线平行放置在小磁针的下方，当直导线通电时，你观察到的现象是。改变直导线中电流的方向，观察到小磁针的偏转方向是。
2直线电流的磁场 1.如图1-10 所示，在有机玻
- 1直线电流的磁场
- 2如图1-10所示，在有机玻璃板上穿一个小孔，将一束直导线垂直穿过小孔，并将直导线两端连接到电源上，在玻璃板上均匀地撒上铁屑。
- 3接通电源的开关，给直导线通电后轻敲玻璃板，观察铁屑的分布情况。
- 4在玻璃板上的直导线周围对称地放上4枚小磁针，直导线不通电流时，观察小磁针N极的指向。然后在直导线中接通自下而上的电流，观察各个小磁针的指向。

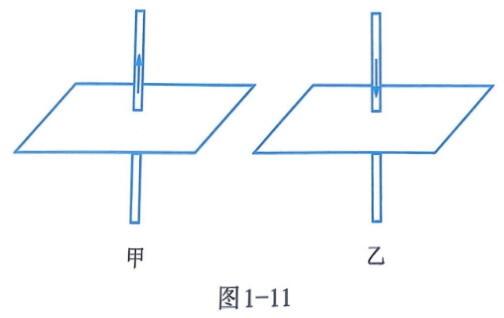

- 5按照铁屑的分布情况和小磁针N极所指的方向，在图1-11甲中画出通电直导线周围磁感线分布的简图。4
- 6改变直导线中电流的方向，使电流自上而下流过直导线，观察各个小磁针的指向。再在图1-11乙中画出磁感线分布的简图，与图甲相比较。
- 7实验结论：直线电流周围的磁场中的磁感线分布是以，电流磁场的方向与有关，改变电流的方向，也随之改变。
3通电螺线管的磁场 1.如图 1-12 所示，在穿
- 1通电螺线管的磁场
- 2如图1-12所示，在穿过螺线管的有机玻璃板上均匀地撒上铁屑，将螺线管的两端接到电源上，接通电源，轻敲玻璃板，观察铁屑的分布情况。
- 3在螺线管两端各放一枚小磁针，探测螺线管的磁极。改变电流的方向，观察小磁针的指向是否变化，依此判断螺线管的磁极有无变化。
- 4在螺线管周围的不同地方放几枚小磁针，再次接通电源，观察小磁针N极所指的方向。

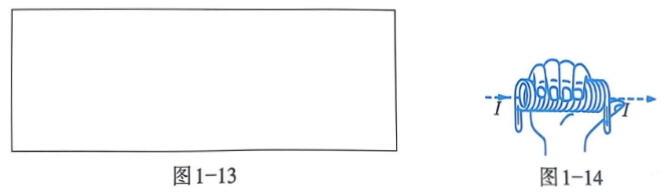

- 5按照铁屑的分布情况和小磁针N极所指的方向，在图1-13中画出通电螺线管周围磁感线分布的简图。
- 6图1-13上标出的磁感线方向与电流方向的关系是否符合图1-14所示的右手螺旋定则?
- 7实验结论：通电螺线管周围的磁场分布与相似。它两端磁极的极性与螺线管中的有关，这一关系可以用右手螺旋定则来判断：用右手握住通电螺线管，让四指弯向螺线管中的方向，则大拇指所指的那一端就是通电螺线管的极。
高频翻车现场
【1+1教育避坑提醒】实验操作中最容易做废、最容易被扣分的关键点：
观察奥斯特实验导线沿南北方向放置却在东西方向看磁针
后果：磁针偏转不明显甚至看不到现象
正确做法：导线沿南北方向平行置于小磁针上方，通电后磁针偏转最明显
运用安培定则用左手握螺线管判断N极
后果：N极判断全部写反，后续小磁针方向全错
正确做法：必须用右手：四指沿电流方向弯曲，大拇指所指一端为N极
螺线管画磁感线把螺线管内部小磁针N极画成指向螺线管S极
后果：内外方向混淆丢分
正确做法：磁感线是闭合曲线：外部从N到S，内部从S指向N，小磁针N极指向该点磁感线方向
实验结论
导线通电时小磁针发生偏转，断电时复位，说明电流周围存在磁场；电流方向改变，小磁针偏转方向相反，说明磁场方向与电流方向有关；通电螺线管的磁极性质由电流方向决定，匝数越多磁场越强。
拓展研究
- 1用牛皮纸在铅笔上缠两层，然后用漆包线在牛皮纸上顺次紧密缠绕60~70 圈，线头固定好后，把线圈连同纸筒一起从铅笔上取下，这样便得到了一个螺旋线圈。另取铜片、锌片各一小块，泡沫塑料一块，如图1-15 所示，将线圈置于泡沫塑料上，线圈的两端分别与铜片、锌片连接。然后，把这一装置放入盛有盐水的容器中，让它浮在液面上。这时你可以看到线圈的轴线总是指向南北方向。不管你怎样改变它的指向，最终它都会恢复南北指向的位置，犹如一枚指南针。这是由于插在盐水中的铜片、锌片形成化学电池，产生的电流流过螺旋线圈时会产生磁场，使螺旋线圈两端显示不同的磁极，所以线圈就会像指南针一样指示方向了。你知道它为什么具有指示南北的性质吗? 6探究四：影响电磁铁磁性强弱的因素探究情境要把废旧的汽车吊起来 ，需要什么样的起重机呢?你也许会想象起重机的吊钩像轮船上的铁锚一样大。但实际上，在废品回收场内，用来搬运废旧汽车的起重机并没有吊钩 ，而是使用了电磁铁。安装了电磁铁的吊车通电后，就能吸起大量的钢铁，在移动到指定位置后，只要切断电流 ，就能把钢铁放下。下面让我们用实验来探究影响电磁铁磁性强弱的因素。探究目标
- 2通过对电磁铁结构的分析，猜测影响电磁铁磁性强弱的因素。
- 3应用控制变量法进行实验方案设计。
- 4根据实验结果 ，认识影响电磁铁磁性强弱的因素。探究准备 2根漆包线(长约1~2米)，2枚相同的大铁钉(6厘米以上)，开关，电源，滑动变阻器，回形针 ，电流表。过程和方法 一、制作电磁铁
- 5在1枚铁钉上用漆包线绕50圈，在另1枚铁钉上用漆包线绕100圈(铁钉上要垫纸 ，以免碰破漆皮)。这样就制作成了匝数不同的2个电磁铁。
- 6将制作成的1个电磁铁连接到电源两端，试着用电磁铁吸引回形针，如图1-16 所示。 二、建立猜想
实验考点小结与出题概率
| 核心考点 | 对应教材位置 | 出题概率 | 常见考法·避坑提醒 |
|---|---|---|---|
| 奥斯特实验的现象与结论 | 八下第3章第2节 | ⭐⭐⭐⭐⭐ | 考法：通电偏转、断电复位、电流反向偏转反向——说明电流周围存在磁场且方向与电流有关。避坑：结论写"电流产生了磁"不严谨，应写"电流周围存在磁场"。 |
| 安培定则（右手螺旋定则） | 八下第3章第2节 | ⭐⭐⭐⭐⭐ | 考法：右手握螺线管，四指指电流方向，大拇指指向N极。避坑：四指必须沿电流方向弯曲，画图时电流正反面方向看错则N极全错。 |
| 直线电流磁场分布 | 八下第3章第2节 | ⭐⭐⭐⭐ | 考法：磁感线是以导线为圆心的同心圆，越靠近导线磁场越强。避坑：同心圆磁感线上有方向（由电流方向定），不是没有方向的圈。 |
| 通电螺线管的磁场 | 八下第3章第2节 | ⭐⭐⭐⭐ | 考法：外部磁场与条形磁体相似，内部磁感线从S到N。避坑：小磁针放在螺线管内部时N极指向管内N极方向（磁感线内部反向）。 |
| 控制变量的实验设计 | 八下第3章第2节 | ⭐⭐⭐ | 考法：改变电流方向观察偏转，体现对比法。避坑：回答时必须写清"控制其他条件不变，只改变电流方向"，笼统写"做对比"不给满分。 |
注：以上数据基于浙江省名校初中月考、期中、期末以及浙江省中考真题统计分析。
常见问题
奥斯特实验说明了什么？
通电导线能使下方的小磁针偏转，断电后复位，改变电流方向偏转方向相反。说明电流周围存在磁场（电流的磁效应），且磁场方向与电流方向有关，首次揭示了电与磁的联系。
安培定则怎么用？
用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那一端就是通电螺线管的N极。直线电流则用大拇指指电流方向，四指方向为磁场方向。
为什么导线要沿南北方向放置？
小磁针静止时指南北，导线若东西放置，其磁场方向与地磁场方向平行（东西），磁针可能不偏转；南北放置时电流磁场沿东西方向，磁针偏转最明显，现象最清晰。
通电螺线管与条形磁体的磁场有何异同？
外部磁感线分布完全相似，都从N极出回到S极。不同点：螺线管的N极可通过改变电流方向随时改变，磁性强弱可通过电流大小和匝数调节，条形磁体则不能。
断电后小磁针回到指南北位置说明什么？
说明小磁针的偏转是由电流产生的磁场引起的，不是导线本身吸引磁针。断电后电流磁场消失，只剩地磁场作用，磁针复位。这是判断"磁场由电流产生"的关键证据。
